BD VIPER轻型镐头配件加工的图纸和成品[图]

　　交给加工厂加工的零件终于好事多磨的加工好了，可是拿到手以后才发现杯具了，计算有误，零件太厚了，重量只减轻了30多克，由之前的700克减到670克，距离目标的630克差了不少，不过聊胜于无，以后找机会再铣薄一点吧。

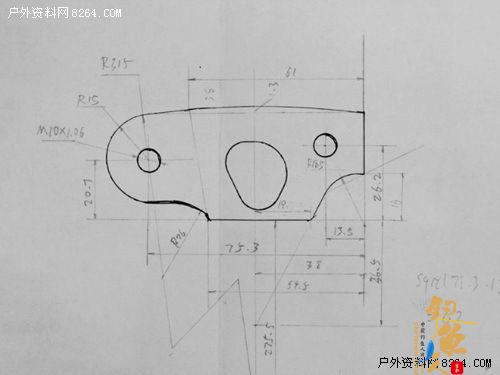

　　加工图纸，自己手绘的，多年不画机械图纸了，手艺还没有太生疏，加工厂的师傅看了，还直说画的不错。由零件反向绘图，需要精确的测量，没有钳工平台，只能在纸上描图，靠尺子绘图作业了。往电脑里输的时候发现尺寸错了不少，后来又修改了一下。

内部尺寸

外形尺寸

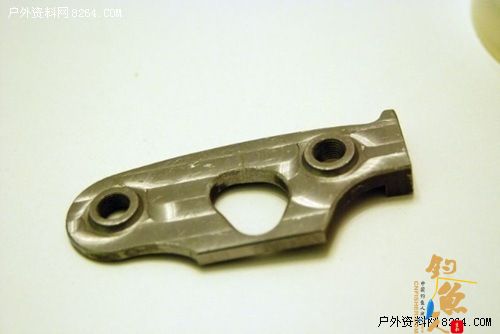

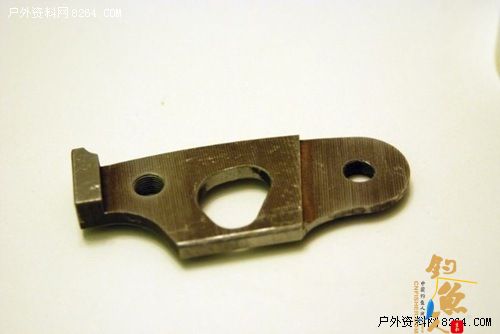

零件加工好后的样子，外形和里面的台阶用的线切割

　　外面的面由于有两个螺孔的凸台，用上了加工中心，看起来还不错，本来很简单的事，加工厂把螺孔的螺距搞错了，没办法又给加工了4个与之相配的螺钉，折铁岭2个周才弄好。这东西是美国产的，自然都是英制的标准，螺钉是1/8，24牙的，结果搞成28牙的了，原来的螺钉自然是拧不进去了。

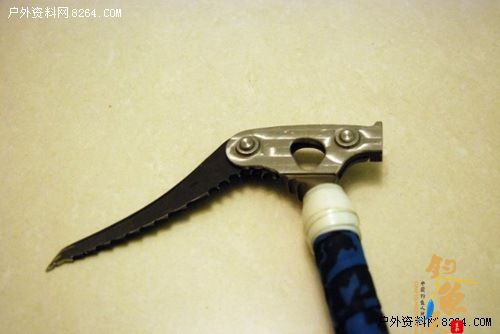

　　装上的效果，还不错，后面我特地设计了锤头，目的是往背包的冰镐环上放的时候不脱落，另外还能保留锤头的功能。

　　下一步就是计划DIY冰锥了，从天空哪儿买了一个老款BD冰锥，画出草图，给加工厂看一下，说是能做，锥柄，看情况，如果只是线切割就比较好办了。
